Приводы электромагнитные типа МЭГ10

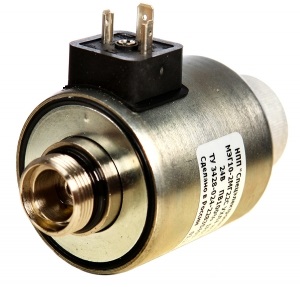

электромагнит МЭГ10Привод электромагнитный МЭГ10 для гидроаппаратуры

Привод электромагнитный типа МЭГ10 предназначен для дистанционного управления гидрораспределителями с условным проходом Ду 10 мм, такими, как ВЕ10; 1РЕ10; и др. а также секционной гидроаппаратурой станочной и мобильной техники. Электромагниты МЭГ10 выполнены с возможностью быстрой замены катушки без разгерметизации и снятия давления в гидросистеме.

Привод МЭГ10-1 полностью заменяет приводы ЭМ10,ПЭ110, КВМ60 и ПЭ56. Электромагнит МЭГ10-2 как и зарубежные аналоги имеет ввёртную конструкцию, т.е. гильза электромагнита ввинчивается в корпус гидрораспределителя.

Конструкция электромагнита:

  • Электромагнит изготавливается с «мокрым якорем», т.е. полость герметичной гильзы соединена с полостью гидрораспределителя.

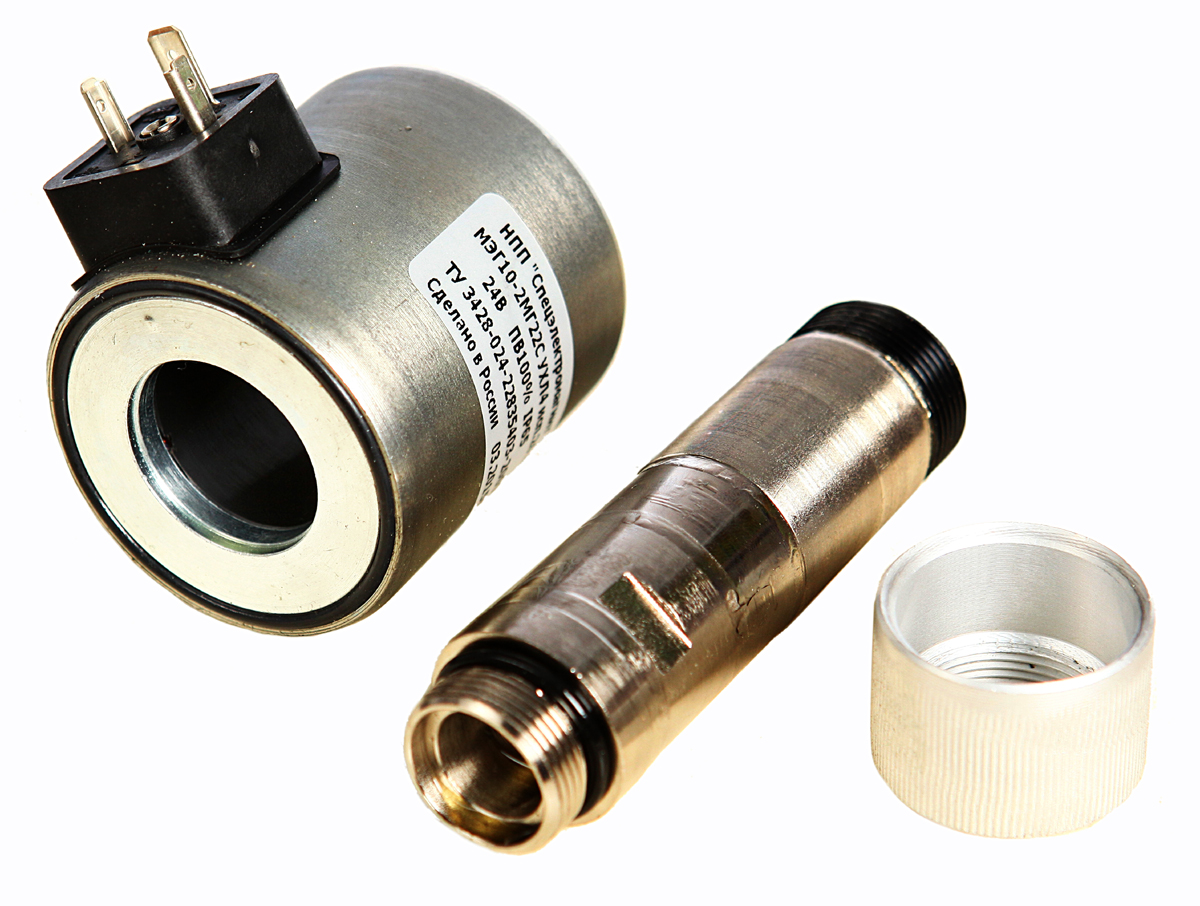

  • Катушка электромагнита может быть снята и заменена без снятия давления и разгерметизации гидросистемы;
  • Фланцевая (МЭГ10-1) и ввёртная (МЭГ10-2) конструкция электромагнита;
  • Допускаемое давление рабочей жидкости в полости электромагнита МЭГ10-1 – 6 МПа, МЭГ10-2 – 16МПа;
  • Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой защищены от коррозии.
  • Степень защиты с присоединённым соединителем электрическим СЭ11-19 и DIN43650А – IP54, с присоединёнными соединителями электрическими 2РМГ14 и AMP Power Timer - IP65;
  • Масса электромагнита – 1,5 кг.

Габаритные и присоединительные размеры приводов МЭГ10:

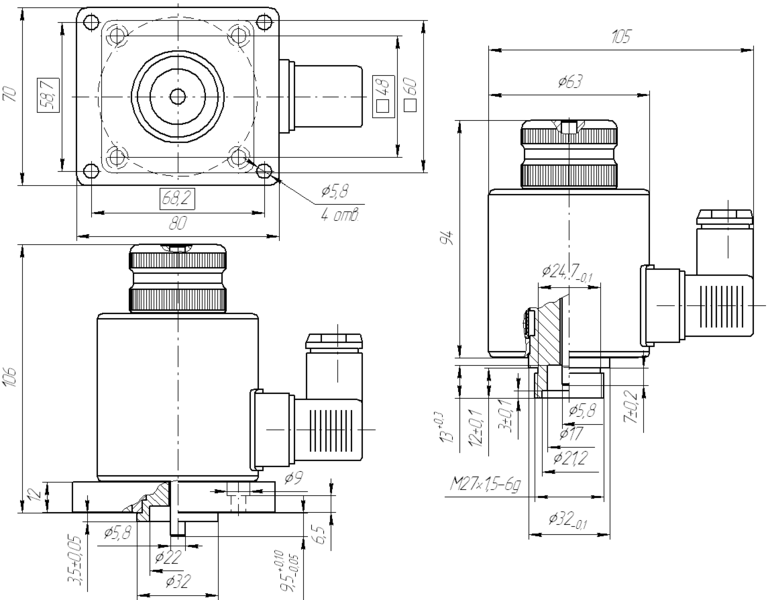

Электромагнит МЭГ10 габариты

Скачать габаритные и присоединительные размеры электромагнитов МЭГ10-1 и МЭГ10-2

МЭГ10Для ремонтных целей возможно приобрести отдельно электромагнитные катушки к приводам МЭГ10

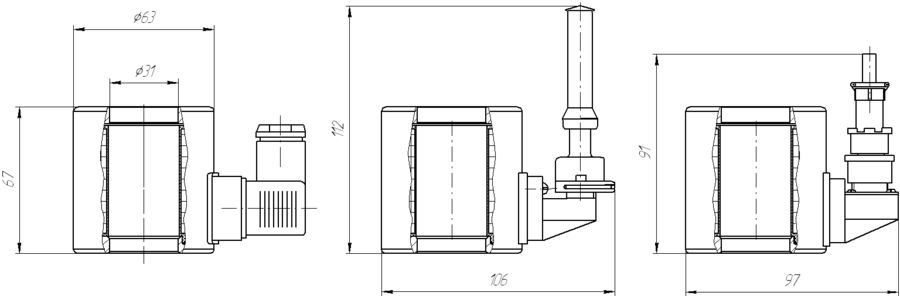

Скачать Основные габаритные и присоединительные размеры катушек для электромагнитов МЭГ10 с соединителем СЭ11-19, с соединителем АМР Power Timer, с соединителем 2РМГ

Основные технические параметры

Наименование параметра

Исполнение «С»

Исполнение «М»

Тяговое усилие при номинальном ходе якоря, Н, не менее*

120

110

Потребляемая активная мощность, Вт, не более

42

Допустимое отклонение питающего напряжения от номинала, не более

+10%

-15%

+25%

-10%

Номинальный ход якоря, мм.

4,0

Полный ход якоря, мм.

8,5 +0,5

* Тяговое усилие гарантировано при токе эксплуатационно-нагретого состояния.

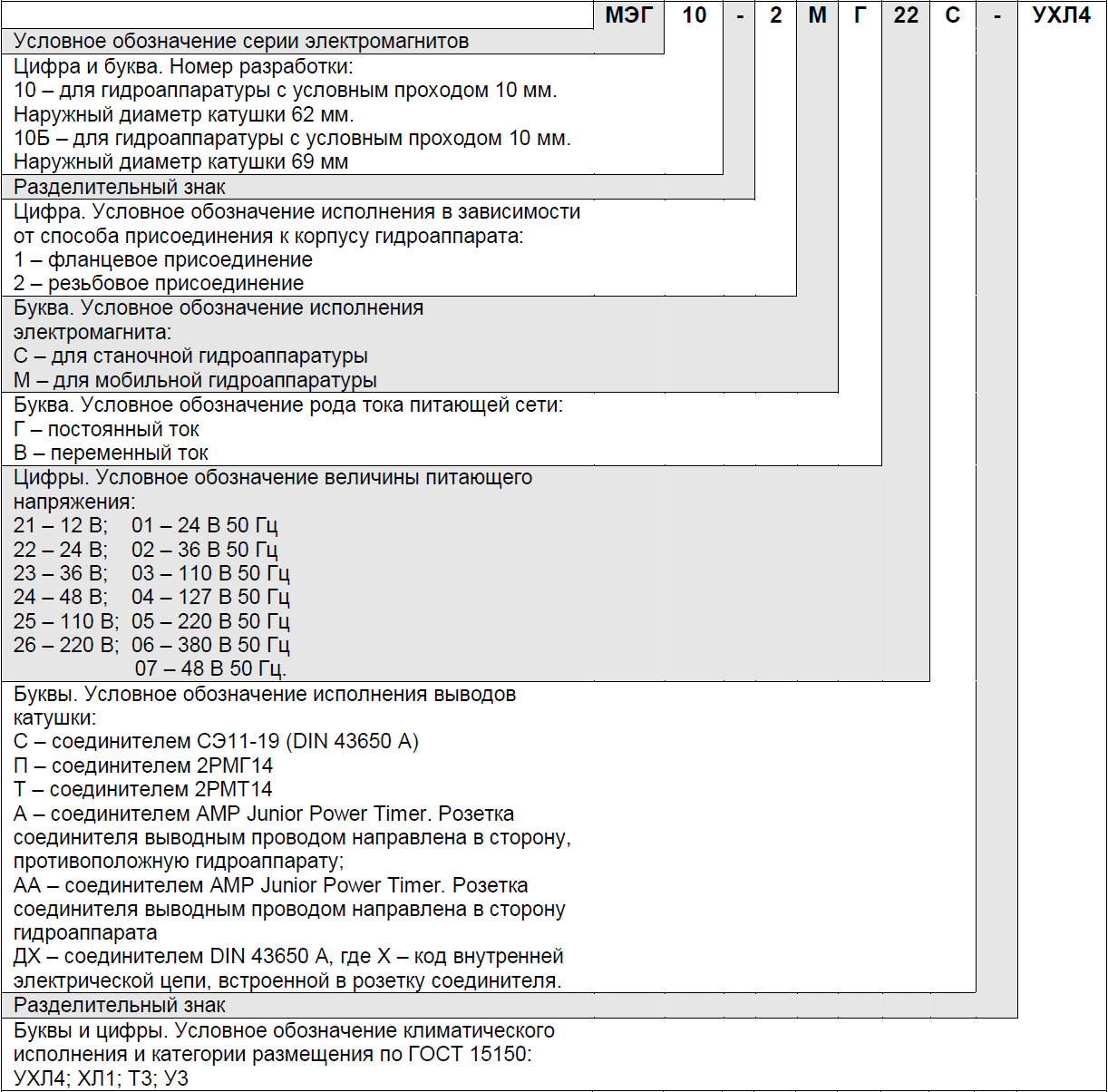

Структура условного обозначения Приводов МЭГ10:

привод МЭГ обозначение

Скачать Структуру условного обозначения электромагнита МЭГ10
