Системы подачи углекислого газа (СО2) для аквариумов

система подачи CO2 пр-ва Camozzi



Предлагаем Вам приобрести элементы подачи углекислого газа в аквариумы из баллона (баллонная система газа СО2). К продаже доступны системы, как в полной комплектации, так и отдельно элементы системы СО2 для аквариумов.

Цена в рублях за типовые комплекты системы регулировки СО2 (изменения в систему допускаются и приветствуются, так Вы выбираете оборудование под свой конкретный аквариум либо аквариумы):

Наименование варианта системы подачи и регулировки СО2

Состав оборудования

Система регулировки  СО2 (э/м клапан, дроссель,фитинги)

В комплекте с заправленным СО2 баллоном 5 л и редуктором

В комплекте с заправленным СО2 баллоном 5 л, редуктором, эл. кабелем, пневмотрубкой 2м *, обратным клапаном

вариант №1

2946

6841

7424

вариант №2

2759

6656

7331

вариант №3

3087

6965

7548

​*- 2 метра пневмотрубки, под Ваши потребности поставляется любой метраж, от одного метра: 1, 2, 3...100 метров.

Подробный перечень элементов входящих в систему подачи СО2 и их стоимость указана ниже. Оптовые цены — по запросу.

Условно поделим данную систему подачи CO2 на несколько частей:

  1. Баллон.
  2. Редуктор.
  3. Система включения и регулировки требуемого объема подачи газа.
  4. Дуффузор, реактор и пр. (эту часть системы не поставляем).

Включение и регулировка подачи СО2  (пр-во Италия).

После редуктора предлагаем установить элементы профессионального производственного оборудования пр-ва Camozzi (Италия), предназначенные для стабильной автоматической подачи необходимого объема газа в аквариумы. Назначение: открыть/закрыть подачу газа СО2 по назначенному времени (если применяется электронное управление) и настроить необходимый объем подачи газа в аквариум.

Элементы, входящие в систему подачи и регулировки СО2: электромагнитный клапан  (типовое напряжение -220в 50/60 Гц, либо комплектация э/м соленоидом с любым стандартным напряжением управления: 12 в, 24 в, 48 в, 110 в), дроссель тонкой настройки , соединения (фитинги), трубки (пневмошланги).

Ниже представлены варианты системы подачи СО2 в аквариумы (в данном разделе показана часть системы - включение и регулировка, несколько типовых вариантов системы подачи углекислого газа в аквариум, изменения и дополнения под Вашу установку питанияя СО2 - приветствуются):

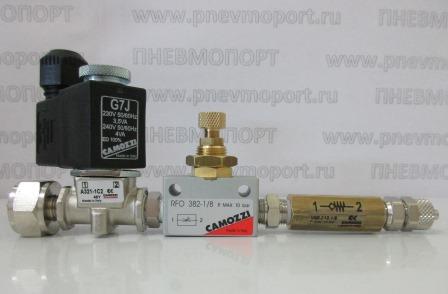

Наиболее популярный вариант системы подачи СО2 в аквариум №1

Состав: фитинг S2520 1/8-3/8 для соединения редуктора с системой настройки, клапан A321-1C2 в сборе с катушкой и разъемом, дроссель тонкой настройки RFO-382-1/8, соединительные фитинги, уплотнительное кольцо 2661 1/8.

фитинг S2500 1/8 camozzi клапан A321-1C2 camozzi фитинг S2500 1/8 camozzi дроссель RFO 382-1/8 camozzi фитинг 1511 6/4-1/8 camozzi

Цена комплекта №1 (без учета пневмотрубки и электрокабеля) 2946 руб.

 СО2 для аквариума Camozzi 1

        Вариант системы подачи СО2 в аквариум №2, включает в себя: входной фитинг S2520, клапан A321 с соленоидом и разъемом, а также дроссель MCO 704-1/8 c фитингом 1610 6/4-1/8 (см. на фото ниже, в этом варианте дроссель МСО и фитинг серии 1610 устанавливаются в систему вместо фитингов S2500, 1511 и дросселя RFO).

дроссель MCO 704-1/8 camozzi

      Цена данного комплекта №2 ( без учета пневмотрубки и электрокабеля) 2759 руб.                СО2 для аквариума Camozzi 2































фитинг М16х1,5 составной камоцци                               Третий предлагаемый нами вариант включает:

составной фитинг 9463 6-М16х1,5 + 6811 6-1/8, клапан A321-1C2 в сборе с катушкой и разъемом, дроссель тонкой настройки RFO-382-1/8, соединительные фитинги. Отличие от первого предлагаемого варианта только в присоединении редуктора с системой регулировки СО2. Преимущество: полное соответствие соединительных резьб и шарнирное соединение составного фитинга (хотя это, первый взгляд, может показаться недостатком).





СО2 для аквариума Camozzi 3 Цена данного комплекта  №3 (без учета пневмотрубки и электрокабеля) 3087 руб



     Технические особенности монтажа баллонной системы подачи СО2 в аквариумы:

Соединить систему настройки подачи СО2 с редуктором УР 6-6 (с наружной резьбой на выходе редуктора  М16х1,5) можно несколькими разными способами:

 1) фитингом  S2520 1/8-3/8 (как на фото в первом предлагаемом варианте), при данном варианте монтажа рекомендуется использовать  пластиковое уплотнительное кольцо 2661 1/8, устанавливаемое между фитингом S2520 и выходом редуктора, которое при затягивании соединения обеспечивает торцевое уплотнение. Дополнительно (но, не обязательно) резьбовое соединение редуктора с этим фитингом рекомендуется дополнительно уплотнить,  к примеру, фум-лентой либо герметиком;

2) составным поворотным фитингом 9463 6-М16х1,5 + 6811 6-1/8. В этом случае резьба фитинга и редуктора полностью соответствует. В комплекте идет широкое уплотнительное кольцо 2665 1/8 обеспечивающее герметичное резьбовое соединение (так же дополнительно можно применив  фум-ленту, либо газовый герметик). Так, как составное соединение 9463-6811 представляет собой шарнирную систему, зафиксировать (что не обязательно) пространственное положение клапана и дросселя можно лентой.

Все остальные резьбовые соединения установки подачи углекислого газа не требуют дополнительных уплотнений (используются фитинги серии «S» с фторопластовыми уплотняющими кольцами).



Назначение элементов системы включения и регулировки подачи углекислого газа СО2:

Электромагнитный клапан предназначен для открытия магистрали при подаче напряжения на соленоид и, соответственно, перекрытия магистрали при отсутствии (выключении) напряжения на соленоиде.

Дроссель тонкой настройки предназначен для выставления требуемого объема подачи углекислого газа в аквариум. Настройка объема подачи СО2 достигается вращением регулировочного винта дросселя, затем выставленный объем подачи газа в аквариум фиксируется контргайкой.

Предложены два варианта дросселей:

1) корпусной RFO 382-1/8, достоинство: наибольшая степень плавности регулировки подачи газа;

2) составной MCO 704-1/8 в комплекте с фитингом 1610 6/4-1/8, достоинство: компактное исполнение и удобство при монтаже линий для подачи СО2 в несколько аквариумов (т.к. при этом используется минимальное количество  фитингов для сборки системы).



Вы можете приобрести ОТДЕЛЬНО,  ЛЮБЫЕ, необходимые Вам,  элементы системы для подачи газа в аквариумы, к примеру для удобства монтажа заменить «выходной» фитинг 1510 6/4-1/8 на угловой поворотный 1541 6/4-1/8, дополнительно купить соединители шлангов, для монтажа с прямыми углами 90 градусов, для соединения трубки из разных материалов), тройники, четверники,  коллекторы до 12-ти выходов (на отдельные дросселя для регулировки подачи, либо для развилки линий без дросселей), дополнить систему подачи обратным клапаном и прочее.

На нашем складе, по адресу: г. Москва, аллея Первой Маевки, д.15, стр.1, поддерживается в наличии указанный перечень элементов системы, где Вы можете получить консультацию, а так же получить систему в собранном виде, но только при самовывозе, при отгрузке транспортными компаниями оборудование поставляется поэлементно (так, как были повреждения в процессе доставки транспортными компаниями собранного оборудования).

                                                                Пневмотрубка.

пневмотрубкаМы рекомендуем применять калиброванную трубку TPU 6/4 (полиуретан, Dн=6мм, Dвн=4мм, радиус изгиба =11мм, цвет: матово-прозрачный («базовый цвет» отпускается кратный 1 метру, прочии пневмотрубки — кратны 5 метров.  Данный шланг можно присоединить фитингами с накидной гайкой серии 1000 (1510, 1541 и пр.) либо цангами с цанговым зажимом серии 6000, широко применяемыми в промышленных  пневматических системах, достоинство фитингов с цанговым зажимом – удобство монтажа и компактность. Для фиксации трубопровода можно использовать держатель трубки MPL 6, которые представляют собой пластиковый зажим для трубки, с креплением на на основание посредством заклепки/винта/шурупа/самореза либо клеевого соединения. Базовый цвет предлагаемой трубки  — матово-прозрачный ( поставляется от 1-го метра), доступны цвета пневмотрубки для СО2: черный, красный, желтый, зеленый, синий (метраж от 5-ти метров: 5, 10, 15 и т.д.)

В разделе каталога: Пневмооборудование/Cammozzi/соединения и шланги  можно самостоятельно подобрать необходимые элементы, либо обратится к нам за консультацией.

                                2.РЕДУКТОР (пр-во Россия)

Назначение: понижение и регулирования давления газа на выходе из баллона, а так автоматическое поддержание постоянным заданного давления на выходе из редуктора (ВНИМАНИЕ: использовать только редуктор либо только дроссель для подачи газа СО2 в аквариум – невозможно, необходимо использовать редуктор для поддержания заданного давления на выходе из баллона и дроссель для регулировки расхода газа в аквариум).

Предлагаем редуктором УР-6-6 производство Россия: ООО «Редиус 168» Ленинградская область, поселок Вырица, (не Китай, не УР-6-6М, не УР-6-6-мини и прочее.. стоимость 990 рублей / 940 рублей  за шт*.

Основные технические характеристики редуктора УР-6-6:

-максимальный расход — 6,0 м3/час;

-максимальное давление на входе редуктора (выходе баллона) — 10МПа (100 кгс/см2);

-максимально рабочее давление — 0,6МПа (6 кгс/см2);

-присоединительная резьба к баллону- гайка G¾.

Редуктор углекислотный УР-6-6 фото:          Система подачи СО2 в аквариум ( с редуктором):

редуктор углекислотный УР-6-6 система подачи СО2 в аквариум camozzi



Открыть (скачать) присоединительные размеры редуктора УР-6-6

                               3. БАЛЛОН (пр-во Россия)

баллон СО2 5л, 4л, 2литраНа выбор предлагаем ряд стальных баллонов для углекислоты  (все баллоны новые, исполнение с «плоским дном») производство Россия, объем баллонов: 2 литра, 4 литра, 5 литров, 10 литров. Данные баллоны для СО2 не требуют дополнительных креплений, подставок и прочего для установке в рабочее (вертикальное) положение.

На складе постоянно имеются баллоны емкостью 5-ть, 4-ре и 2-ва литра, баллонов на 10л в наличии 1-2 штуки. Баллоны СО2 отгружаются пустыми либо заправленные пищевой углекислотой высшего сорта (на выбор покупателя).

Основные технические характеристики баллона углекислотного 5-ть литров:

-обозначение: баллон стальной бесшовный БС 5-150У (ГОСТ 949-73);

-среда, для которой предназначен баллон — углекислота;

-рабочее давление — 14,7МПа (150 кгс/см2) ;

-пробное давление — 22,6МПа (225 кгс/см2);

-габариты баллона: высота (с вентилем)=540 мм, диаметр=140 мм;

-вместимость (объем) =;

-масса баллона (не заправленного), не более =7,4 кг

-температурный режим эксплуатации баллона углекислотного: -40..+50С;

-максимальное кол-во заправок -10000.

Комплектация (баллон поставляется ранее не эксплуатируемый, атестованный): баллон углекислотный с вентилем, паспорт на изделие.

переходник Сп 21,8-G3/4 импортный баллонТак же Вы можете приобрести баллоны «c плоским дном» для углекислоты на 2-ва, 4-ре, 5-ть литров пр-во Россия с вентилем Cavagna (Италия) с выходной резьбой W21.8 (Сп21,8) для присоединения под импортные редукторы под СО2. Стоимость баллонов с вентилем Cavanga (резьба W21.8) увеличивается на 400 рублей, от указанных ниже цен.

 Для присоединения баллонов с выходной резьбой вентиля W21.8 и редуктора с резьбой G¾ можно применить переходник Сп21,8-G¾ (в комплект входит уплотнительное кольцо), стоимость 270 рублей за шт

переходник G3/4-Сп 21,8 импортный редукторТак же, для присоединения импортных редукторов для СО2 с резьбой вентиля W21.8 и баллонов с резьбой G¾ можно применить переходник G¾-Сп21,8 (в комплект входит уплотнительное кольцо), стоимость 270 рублей за шт.

Достоинство предлагаемых нами баллонов:  не требуется дополнительных креплений для установки в вертикальном положении и, в отличие от алюминиевых баллонов, имеет «ударопрочный корпус» (если, конечно, не задаваться целью испытывать кувалдой корпус баллона на прочность). Недостаток: относительно высокий вес изделия.

Баллоны углекислотный на 2-ва, 4-ре, 10-ть литров (основные характеристика аналогичны 5-ти литровому баллону, кроме объема и размера).

Характеристики баллонов углекислотных в сборе с вентилем
Наименование объем, литр масса, кг масса заправленного, кг высота L, мм ± 10 мм
БС 2-150У 2 4 5,4 410
БС 4-150У 4 7,8 10,2 450
БС 5-150У-1 5 8,9 11,9 530
БС 5-150У-2 5 9,1 12,1 530
БС 10-150У 10 15,5 21,5 920
ВНИМАНИЕ: характеристики баллонов по массе и высоте могут отличится от указанных в таблице !

Рекомендации по сборке системы подачи СО2 в аквариум

1. Собрать систему включения и регулировки, соблюдая маркировку. Маркировка на клапане А321-1С2 и дросселе RFO-382-1/8: «1» - вход, «2» - выход. При использовании фитингов со фторопластовыми кольцами (серии S..) дополнительная герметизация соединений не требуется (при условии, что нет многократного вкручивания/выкручивания фитингов по резьбе), но если для удобства (либо визуального восприятия) расположить все элементы в одной плоскости, требуется применить ленту-фум либо герметики . Момент затяжки соединений не выше 5 Н/м (т.е. без фанатизма, умеренно затянув ключом).

2. Соединить редуктор с системой включения. Соединение рекомендуется дополнительно уплотнить: лентой-фум, герметиком для газа (при использовании уплотнительного кольца 2661 1/8, 2665 1/8 применение дополнительной  гермитизации не обязательно).

3. Установить редуктор на заправленный баллон. Затяжка ключом. При установке редуктора УР-6-6 на стандартный баллон с вентилем под резьбу G3/4 дополнительных переходников, уплотнений не требуется.

4. Установить баллон вертикально (это рабочее положение),  открыть вентиль баллона (по стрелке, как указано на вентиле), проверить утечки, при необходимости подтянуть соединения. Вращением регулировочного винта редуктора установить давления газа на выходе (1..2,5 кгс/см2, вращение винта по часовой стрелке увеличивает выходное давление из редуктора). Манометр слева (смотреть «в анфас» на циферблат показывающих давление манометров) со шкалой до 16 МПа показывает остаточное давление газа в баллоне, манометр справа, со шкалой до 1МПа –давление на выходе из редуктора (именно то, которое Вы и настраиваете, вращением регулировочного винта редуктора по часой стрелке (увеличивае давление). При работе системы допускается любое пространственное положение редуктора, клапана, дросселя.

Далее, при включенном клапане (на э/м катушку подается напряжение), вращением регулировочного винта дросселя (вращение по часовой стрелке – уменьшает расход) требуется настроить необходимый объем подачи углекислого газа в аквариум.

Важно: после сборки системы СО2 (с присоединенным баллоном) настойку редуктора производить закручивая регулировочный винт от минимума, (иначе, при максимально закрученном регулировочном винте редуктора, при открывании вентиля баллона с углекислым газом сработает встроенный в редуктор УР-6-6 предохранительный клапан).

Так же, в связи с низким устанавливаемым расходом, возможно, потребуется регулировка редуктора в течении одного-двух дней для подстройки требуемого выходного давления на выходе редуктора УР6-6 (для приработки клапанной пары редуктора).

Требуется производить настойки системы подачи СО2 при включенном э/м клапане и открытом дросселе подачи газа!!!

Для рекомендаций по расходу газа (объема подачи СО2 в аквариум) рекомендуем Вам обращаться к нашим уважаемым заказчикам, на сайты аквариумистов, которые реально, могут дать советы по оптимальным настройкам, в зависимости от конкретных условий «ЖИЗНИ» в аквариуме.

                     Стоимость актуальна и  уточнять ее нет необходимости.

В таблице указана  позиционная стоимость наиболее часто используемых элементов для системы подачи газа СО2 для аквариумов (рассчитать стоимость полной комплектации, с изменениями под Ваши требования, можно по таблице. Цены прочих элементов, не указанные в прайс-листе, уточняйте у наших сотрудников).

№№ Назначение изделия Код Описание изделия Стоимость в руб за шт(метр) *Стоимость со скидкой руб.
101 электромагнитный клапан для открытия/закрытия линии подачи СО2 A321-1C2 Распределитель нормально-закрытый, G1/8 1620 1510
102 G7J Соленоид 220в 50Гц, 3,5VA 406 380
103 122-800 Разъем соленоида 122-800 107 100
210 регулирорования объема подачи газа RFO 382-1/8 Пневмодроссель  545 508
220 MCO 704-1/8 Пневмодроссель  (для сборки с фитингом 1610) 394 352
221 1610 6/4-1/8 Фитинг с накидной гайкой (для МСО) 107 104
310 фитинги для сборки редуктора с клапаном S2520 1/8-3/8 Фитинг резьбовой (нар.G1/8"/ вн.G3/8") 119 114
311 2661 1/8 Уплотнительное кольцо для S2520..3/8 6 6
320 9463 6-М16х1,5 Фитинг соединитель  (внутр. резьба M16x1,5) 189 170
321 6811 6-1/8 Фитинг соединитель (для установки в цангу 9463, G1/8") 66 64
322 2665 1/8 Фитинг соединитель (для установки в цангу 9463, G1/8") 11 10
400 сборка клапан-дроссель RFO S2500 1/8 Фитинг резьбовой (нар.G1/8"/ нар.G1/8") 63 58
401 соединение дроссель RFO - ТРУБКА 1511 6/4-1/8 Фитинг соединитель прямой резьба-трубка 80 75
402 1541 6/4-1/8 Фитинг соединитель угловой поворотный резьба-трубка 148 137
500 трубопровод TPU 6/4 Трубка полиуретановая калиброванная 6/4 (нар/вн D в мм) 45 40
600 соединители трубопровода 1580  6/4 Соединитель трубок прямой  6/4 94 89
601 1550  6/4 Соединитель трубок угловой 90" 6/4 142 131
602 1540 6/4 Соединитель трубок тройник 6/4 180 168
603 MPL6 Фиксатор трубопровода (комплект 10 шт)** 92 80
700 предотвращение попадания воды в систему VNR-210-1/8 Обратный клапан резьбовой (1/8) 352

335

800 понижение и поддержание на постоянном уровне  давления на выходе из редуктора УР-6-6 Редуктор угликислотный (вход с баллона G3/4") 990 940
801 Баллон стальной для углекистоты БС2-150У Баллон СО2 2 литра незаправленный 2700 2565
802 БС4-150У Баллон СО2 4 литра незаправленный 2990 2845
803 БС5-150У Баллон СО2 5 литров незаправленный 3000 2850
804 БС10-150У Баллон СО2 10 литров незаправленный 4000 3800
805 Услуга при покупке баллона Заправка СО2 ( для балонов 2-5 литров)  300..350
901 разветвление системы на несколько линий 2003 1/8 Фитинг тройник (резьбы внутренные G1/8") 135 125
902 S2060 1/8-1/8 Фитинг тройник (резьбы: внутр./нар./внутр. G1/8") 163 150
903 S2070 1/8-1/8 Фитинг тройник (резьбы: нар./внутр./внутр. G1/8") 163 150
904 2033 1/8 Фитинг четверник (резьбы внутренные G1/8") 211 195
905 S2080 1/8 Фитинг тройник (резьбы: нар./нар./нар. G1/8") 165 152
910 дополнительные элементы S2510 1/8-1/4 Фитинг проходной (нар.G1/8"/нар.G1/4") 75 70
911 S2020 1/8-1/8 Фитинг уголок проходной 90" (нар.1/8 /внутр. G1/8") 96 89
912 S2520 1/8-1/4 Фитинг проходной  (нар.G1/8"/вн.G1/4") 69 64
913 S2610 1/8 Заглушка (нар. G1/8") 54 47
914 LUX  Электрокабель 1,5м (евровилка, черный, 3х0,75, заземление) всборе с разъемом 122-800*** 247 230

​*цена со скидкой применяется при заказе полного комплекта (системы регулировки в любой комплектации + редуктор+ баллон)

** Заказ возможен от одной секции держателя (стоимость 10 руб за 1 секцию)

*** Вы можете приобрести только разъем 122-800  если у Вас  уже есть электрокабель (подойдет любой для современной бытовой техники), либо приобрести электрокабель всборе с разъемом 122-800).

Открыть (скачать) расчет стоимости оборудования СО2 (проставте требуемое кол-во в выбранных строках — получите итоговую стоимость) в формате Excel: ►стоимость базовая без скидки ,  ►стоимость со скидкой

Для оптовых закупок применяется гибкая система цен на предлагаемое оборудование.


Заказ и оплата. Оплата производиться по выставленному счету юридические лица, ИП перечислением на расчетный счет, физические лица- оплата в отделения Сбербанка через оператора.

После выбора оборудования пишите на Форму обратной связи c сайта, либо на почту info@pnevmoport.ru, если возникнут затруднения с подбором, задавайте возникающие вопросы. В ответ перешлем итоговый расчет системы с перечнем элементов и стоимостью. При необходимости, включим доставку в регионы, по Москве, если неудобен самовывоз. При отгрузке транспортной компанией оплата за перевозку осуществляется Вами при получении продукции, при отгрузке почтой России – включается в общий расчет и оплачивается вместе с заказом продукции.

Получение.

1.Самовывозом со склада в г. Москве, аллея первой Маевки, дом 15, строение 1, офис 207 (с 9 до 18 по будням, и по предварительной договоренности, возможно получение до 20-00).

2. Отгрузка транспортной компанией «Деловые Линии» до места назначения (расчет стоимости доставки на сайте https://www.dellin.ru , до терминала транспортной компании в г.Москве, довозим за свой счет).

Для осуществления доставки необходимо сообщить нам Ваш контактный телефон, ФИО, адрес доставки либо город назначения (при наличии терминала Деловых Линий») , серию  и № паспорта.

3. Доставка курьерской службой СДЭК до «двери» либо до терминала перевозчика в населенном пункте (http://www.edostavka.ru/calculator.html), до терминала перевозчика в г. Москве достовляем за свой счет.

При этом способе доставке необходимо указывать Ваш контактный телефон и полное ФИО, а при адресной доставке и фактический адрес.

​4. Доставка почтой России (отгружаются все элементы системы, кроме баллона для СО2), при заказе необходимо указывать Ваш контактный телефон, полное ФИО, почтовый адрес и почтовый индекс.

баллон для подачи СО2 в аквариум         система для подачи СО2 с баллоном

  • *  примечание : стоимость оборудования для подачи СО2 в аквариум указана при заказах одного комплекта, цена комплекта подачи СО2 при заказе нескольких штук, а так же для постоянных заказчиков  договорная. (Рекомендуется напомнить о предыдущих заказах, для оптимизации затрат на Ваши покупки).
  • так же! нашли предложения дешевле на то же оборудование, звоните либо пишите, и мы сделаем для Вас предложение по наиболее выгодной для Вас цене, не стесняйтесь, обратная связь, и информация от ВАС для нас крайне важна).

  • Всегда приветствуем Вас в приобретении качественной продукции по минимальной цене.
  • Ниже на фото показаны дополнительные комплектующие системы: электрокабель всборе с разъемом, подача СО2 в несколько аквариумов, держатель пневмотрубки (комплект 10 штук), обратный пневмоклапан, уплотнительные кольца
  • электрокабель для пневмоклапана camozzi

обратный клапан СО2 camozzi

СО2 в аквариумы camozzi принадлежности для СО2 в аквариум camozzi

 Вариант сборки системы на насколько

аквариумов со счетчиками пузырьков                          Шаровые краны с присоединением G1/8 и фитинги для сборки шаровой кран 1/8

система СО2 со счетчиками пузырьков
