Гидpоpаспpеделители золотниковые ПГ73-11 и ПГ73-12 с электрическим управлением

распределитель ПГ73-11

Гидрораспределители  с  электрическим управлением типа ПГ73-1 предназначены для изменения направления или пуска и остановки потока рабочей жидкости с гидравлических системах станков, прессов и других машин с давлением до 200 кгс/см2.

                В качестве рабочей жидкости используется минеральное масло с классом частоты не ниже 13 по ГОСТ 17216-71 вязкостью от 10 до 400сСт при температуре от 0 до 70 С в интервале температур окружающей среды от 0 до 50 С.

Технические характеристики распределителей серии ПГ73-11 и ПГ73-12 (приведены при работе на минеральном масле вязкостью 30..35 сСт):

Наименование параметра

ПГ73-11

ПГ73-12

Условный проход, мм

8

10

Расход номинальный  Qn,  л/мин

8

20

Расход максимальный  Qmax,  л/мин

20

70

Давление номинальное  Рn,  кгс/см2

200

200

Давление максимальное  Рmax,  кгс/см2

220

220

Давление минимальное  Рmin,  кгс/см2

6

6

Максимальное давление на сливе, кгс/см2

200

200

Давление испытаний, кгс/см2

250

250

Время срабатывания, с

0,01

0,01

Допускаемые внутренние утечки, см3/мин

50

120

Масса гидрораспределителей





        - с одним электромагнитом

2,5

5,5

        - с двумя электромагнитами

3,4

6,5

Характеристики магнитов:

Наименование параметра

МТ5202К

(для

ПГ73-11)

ЭУ5201

(для

ПГ73-11)

МТ6202К

(для ПГ73-12)

ЭУ6201

(для

ПГ73-12)

Род тока

переменный

постоянный

переменный

постоянный

Напряжение при частоте 50Гц, В

36;110;220;380

-

36;110;220;380

-

Напряжение при частоте 60Гц, В

220; 440

-

220; 440

-

Напряжение пост. тока, В

-

12;24;48

-

12;24;48

Допускаемое число циклов  в час

1800

-

1800

-

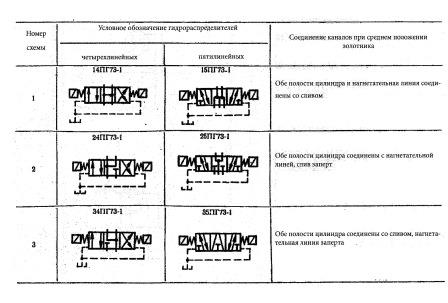

гидросхемы ПГ73-11
