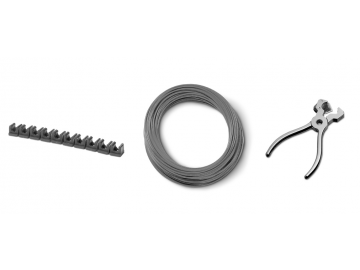

Фитинги, трубки, принадлежности для фиксации и резки трубок

Предлагаемые соединения различаются материалами корпуса, способами фиксации трубок, и  предназначены для монтажа магистралей в пневмо-гидросистемах.

Фитинги изготавливаются с резьбами метрическими: М3, М5, М6, М7;  трубными цилиндрическими резьбами:  G1/8… G1 (BSPP по DIN ISO228, соответствующими резьбе по ГОСТу 6357-52),   коническими трубными резьбами: R1/8…R1/2 (BSPT по DIN 259, UNI339-66, соответствующими резьбе по ГОСТу 6211-52).

Материалы корпуса: никелированная латунь,

кроме серии 7000- материал корпуса технополимер, серии 9000- материал корпуса латунь, серий Х6000 и Х2000 -нержавеющая сталь.

Рабочее давление: соединения серии 6000 до 16 бар, серии 1000 до 25 бар, серии 1000(универсальной) и серии 2000 до 40 барсерии 8000 до 60 бар, серии 5000 до 12 бар, серии 9000 до 32 бар.

Технические особенности предлагаемых серий фитингов:

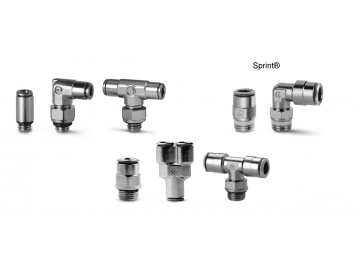

  1. Серия 6000. Крепление трубок- цанговый зажим, материал корпуса и цанги: никелированная латунь, уплотнения: NBR, PTFE, PA.
  2. Серия 7000. Цанговый зажим пластиковых трубок, материал корпуса: технополимер, цанги: никелированная латунь, уплотнения: NBR. Применяются  в качестве компактных коллекторов для соединения шлангов, в т.ч. различных диаметров.
  3. Серия 8000. Цанговый зажим трубок с двойным уплотнением для пластиковых трубок, материал корпуса и цанги: никелированная латунь, уплотнения: NBR. Применяются  для полной герметизации соединений исключающие утечки через микроцарапины на трубке.
  4. Серия X6000. Цанговый зажим пластиковых трубок, материал корпуса фитингов: нержавеющая сталь, уплотнения: пищевая FKM. Применяются  в химической, фармацевтической, пищевой и упаковочной промышленности.
  5. Серия 1000. Соединения с креплением трубок при помощи накидной гайкой, материал корпуса и гайки: никелированная латунь. Применяются  в т.ч для соединения ПВХ труб в оплетке.
  6. Серия 1000 (УФ). Универсальные соединения с накидной гайкой, материал корпуса и гайки: никелированная латунь. Максимальное давление – 40 бар. Применяются в т.ч.  для соединения медных, латунных и пластиковых трубок.
  7. Серия S2000. Резьбовые соединения (втулки, муфты, уголки, разветвители, заглушки и пр.) с уплотнительными фторопластовыми кольцами на резьбовом соедининие.

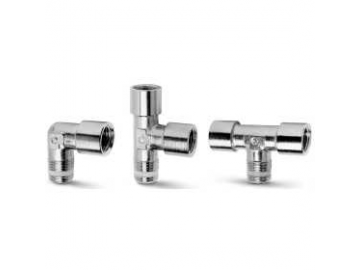

  8. Серия 2000. Резьбовые соединения (коллекторы, штуцер-ёлочка, втулки, муфты, уголки, разветвители, заглушки).
  9. Серия 5000.  БРС (быстроразъемные соединения с самозапиранием). Применяются для подключения и отключения переносного пневматического инструмента и приспособлений.
  10. Серия 9000. Цанговые фитинги и переходники с метрическими резьбами. Применяются в т.ч. в пневматических тормозных системах коммерческого транспорта.

Характеристики трубопроводов приведены ниже, различаются по следующим основным параметрам: рабочее давление, температурный режим, необходимый минимальный радиус изгиба, устойчивость к внешним воздействиям.
