Компактные пневмоцилиндры

Особенности предлагаемых серий:

Серия QN. Короткоходовые пневмоцилиндры предназначены для монтажа в ограниченном пространстве. Одностороннего действия (пружинный возврат). Диаметры поршня от 8 до 63 мм. Ход 4..25мм. Благодаря компактности и жесткости эти цилиндры в основном используются в механизмах фиксации и зажима.

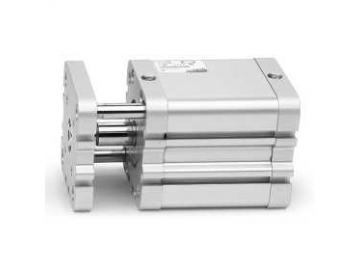

Серия QP, QPR. Короткоходовые цилиндры одностороннего и двустороннего действия, исполнение с проходным штоком, исполнение противоповоротное. Диаметры поршня от 12 до 100 мм. Ход 5..100 мм. Цилиндры Серии QPR со встроенной платформой и направляющими представляют собой законченные модули линейного перемещения идеально решающие задачи подачи деталей в системах автоматической загрузки, нанесения маркировки на упаковку, перемещения инструмента и оснастки, требующих строгой пространственной ориентации.

Серия 31. Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы, лапы и другие подвески. Диаметры поршня от 12 до 100 мм. Гильза выполнена из алюминиевого профиля с продольными Т-образными пазами для установки магнитных датчиков. Магнитный датчик полностью скрывается внутри канавки. одностороннего и двустороннего действия, исполнение с проходным штоком, исполнение противоповоротное (ограничение по максимально изготавливаемой длине хода).

Серия 32. Компактная конструкция позволяет производить монтаж в ограниченном пространстве. Соответствие стандарту ISO 21287 позволяет использовать крепежные принадлежности, соответствующих стандартам DIN/ISO 6421/VDMA 4562. Исполнение с проходным штоком, исполнение противоповоротное (по сравнению с 31 серией возможно изготовление с большей  длиной хода). Диаметры поршня от 20 до 100 мм.
